GRAVADOR DE EEPROM (Simples e barato)


Apesar de ser um procedimento um tanto obsoleto atualmente, de vez em quando existe a necessidade de se gravar ou regravar uma eeprom. Alguns televisores fazem esse procedimento automaticamente, mas na maioria dos aparelhos o técnico precisa tirar o componente e regravar ou comprar uma eprom virgem e gravar.

Para isso é necessário o arquivo de dados e o gravador. Os arquivos de dados são facilmente encontrados na internet, já o gravador você pode adquirir pronto ou simplismente utilizar componentes de sucata e construir o seu.

Com pouquíssimos e baratos componentes você monta esse essa ferramenta, que funciona muito bem e grava os modelos mais comuns de eprom que equipam os televisores e monitores existentes.

No meu caso utilizei uma placa padrão, uma caixa de sucata de um modem ADSL da  D-link (lixo que durou 4 meses) e a maioria dos componentes de sucata devidamente testados. Para tampar os furos existentes na caixa, utilizei o plástico de um antigo disquete, que é muito parecido com o material da caixa e se presta bem à esse tipo de tarefa.

Link para o download do software Pony Prog 2000 usado com esse gravado:

http://www.lancos.com/ppwin95.html

Link para a etiqueta da caixa:

http://eufiz.kit.net/I2C/index.html

Segue abaixo o esquema do mesmo e algumas fotos da montagem tiradas com uma cãmera de celular.

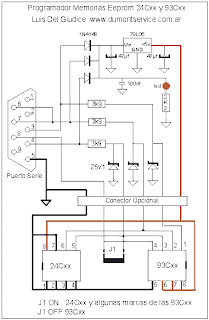

Esquema




Soquetes torneados

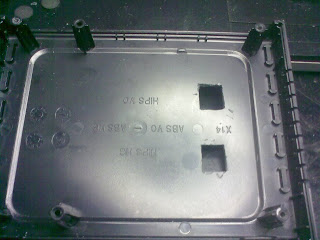

Caixa do modem D-link







Fazendo jumpers

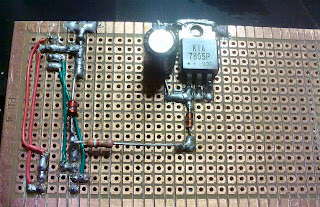

Usando o terra do regulador na carcaça


Continuando...

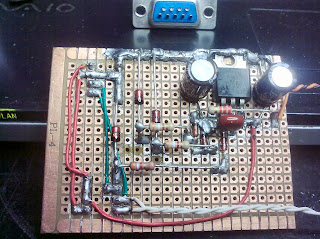

Todos os componentes na placa


Cabo do conector já soldado...

Agora o próprio conector soldado

Capa do conector montada

Agora é só colocar na caixa e fechar

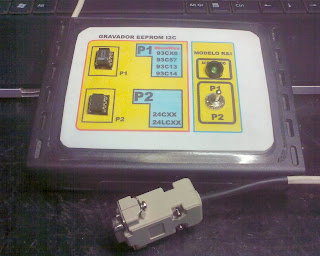

Prontinho!
